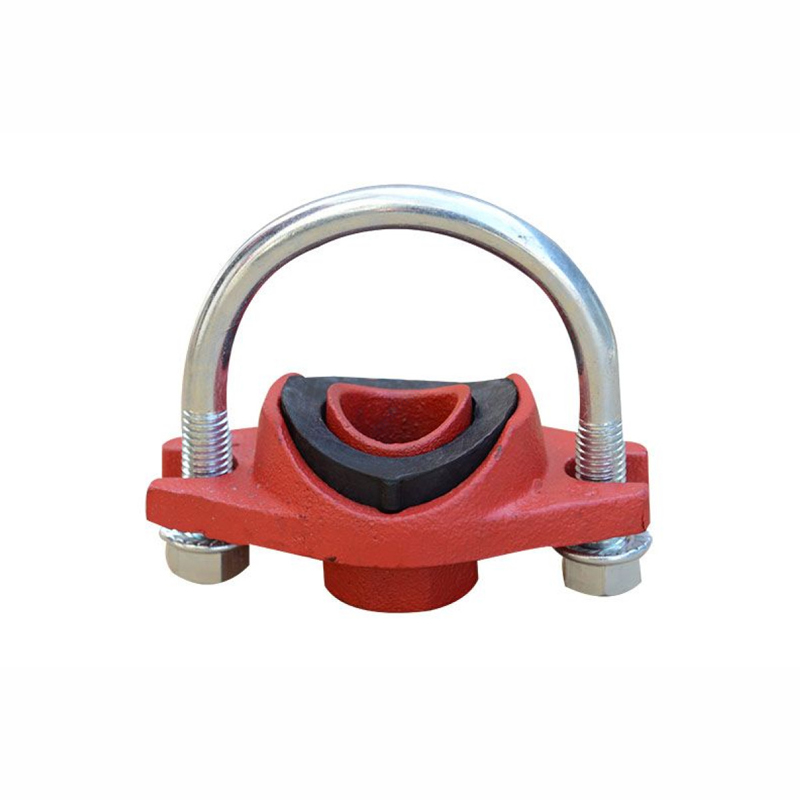

Отвод резьбовой Ubolt (седелка)

Назначение

Резьбовая седелка U-bolt применяется для устройства ответвления на трубопроводе и подключения к нему оборудования с резьбовыми патрубками: кранов, фильтров, счётчиков, манометров, датчиков, клапанов, дренажных линий и других элементов. Подходит для монтажа на существующих трубах при реконструкции и расширении сетей.

Особенности конструкции

• Крепление U-bolt — фиксация седелки к трубе через U-образные болты, повышенная устойчивость к нагрузкам.
• Резьбовой выход — внутренняя (ВР) или наружная (НР) резьба (в зависимости от исполнения).
• Уплотнение по трубе — обеспечивает герметичный контакт седла с поверхностью магистрали.
• Разборный узел — обслуживание и замена возможны без резки трубы и сварки.
• Удобно для модернизации — быстрое добавление новой точки подключения на готовой трассе.

Преимущества

• Быстрый монтаж — минимум работ, удобно в полевых условиях и при ремонте.
• Надёжная фиксация — U-bolt крепление хорошо держит седелку на трубе при вибрациях и нагрузках.
• Герметичность — при правильной подготовке поверхности трубы и равномерной затяжке крепежа.
• Универсальное подключение — прямой выход на стандартную резьбу под арматуру и приборы.
• Сервисопригодность — узел можно разобрать, провести ревизию или заменить седелку/арматуру.

Области применения

• ХВС/ГВС, отопление — подключение арматуры и оборудования к магистрали.
• Технические линии — точки отбора, дренажи, КИП (манометры/датчики).
• Монтаж на существующих сетях при реконструкции (врезка без замены участка трубы).
• Пожарные системы — только при соответствии проекту и допускаемым типам соединений.

Рекомендации по выбору

• Выберите по DN/OD магистральной трубы (диаметр, на который ставится седелка).
• Укажите размер резьбы выхода (в дюймах) и тип: ВР или НР.
• Учитывайте рабочее давление, температуру и среду (подбор уплотнения).
• Для наружной установки — предпочтительно коррозионно-стойкое исполнение (покрытие/нержавеющий крепёж — по номенклатуре).

Монтаж

1. Очистите трубу в месте установки (до чистого металла/поверхности), проверьте ровность участка.
2. Установите седелку и затяните U-болты равномерно (поочередно), соблюдая рекомендуемый момент.
3. Выполните отверстие в трубе через патрубок (если предусмотрено технологией), удалите стружку/заусенцы.
4. Подключите резьбовую арматуру с уплотнителем (ФУМ/лён+паста/анаэробный герметик), выполните опрессовку.
