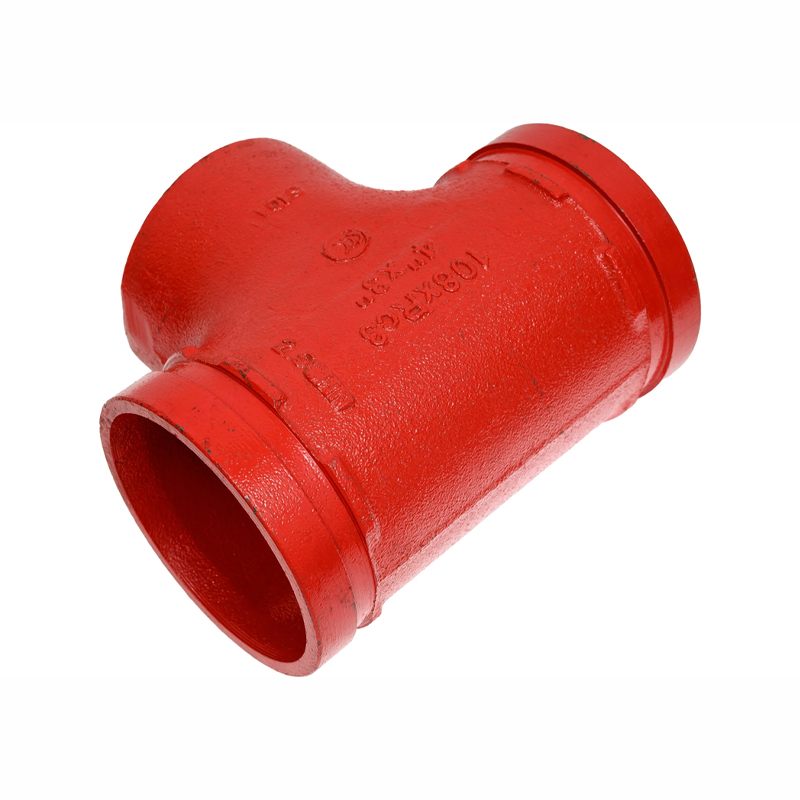

Тройник переходной под резьбу

Переходной тройник под резьбу — соединительный фитинг для создания ответвления в трубопроводе с переходом на другой тип присоединения (резьбовой). Позволяет быстро подключить арматуру, приборы или дополнительную линию, обеспечивает герметичность и удобство монтажа/обслуживания.

Подробное описание

Назначение

Тройник переходной под резьбу предназначен для разветвления трубопровода и подключения боковой ветки через резьбовое соединение. Используется в системах водоснабжения, отопления, пневмолиниях и других инженерных/технологических сетях, где требуется подключение оборудования с резьбовыми патрубками (краны, фильтры, счётчики, датчики, редукторы, клапаны и т.п.).

Варианты исполнения

Переход по диаметру — основная линия одного DN/OD, ответвление другого размера.
Тип резьбы — внутренняя (ВР) или наружная (НР) резьба (зависит от модели).
Комбинированные выходы — два проходных выхода под трубу и боковой под резьбу, либо наоборот.

Преимущества

Универсальное подключение — удобно стыковать трубопровод с резьбовой арматурой и приборами.
Быстрый монтаж — без сварки, минимум инструмента.
Сервисопригодность — резьбовой узел легко разобрать для ревизии или замены оборудования.
Герметичность — обеспечивается правильной сборкой резьбы с уплотнителем (лён/паста, ФУМ, анаэробный герметик).
Компактность — аккуратная организация ответвления без лишних переходников.

Области применения

ХВС/ГВС, отопление, котельные, ИТП.
Подключение фильтров, счётчиков, манометров, датчиков, клапанов и другой арматуры.
Технические трубопроводы с нейтральными средами (при совместимости материалов и уплотнений).
Модернизация сетей: добавление новой ветки или оборудования к существующей линии.

Монтаж

Подготовьте резьбу: очистка, проверка шага/типа, отсутствие повреждений.
Нанесите уплотнение (ФУМ/лён+паста/анаэробный герметик — по требованиям).
Соберите соединение без перекоса, затяните ключом без превышения усилия.
После пуска выполните контроль герметичности и при необходимости — подтяжку.

DN, мм	DN, дюйм	D наруж., мм, OD	PN, МПа	C-E, мм	C1-E1, мм
50x25	2 x 1	60,3x1"	2,5	59,5	55,5
50x32	2 x 1 1/4	60,3x1 1/4"	2,5	64,5	55,5
50x40	2 x 1 1/2	60,3x1 1/2"	2,5	64,5	55,5
65x25	2 1/2 x 1	76,1x1"	2,5	66,5	66,5
65x32	2 1/2 x 1 1/4	76,1x1 1/4"	2,5	66,5	66,5
65x40	2 1/2 x 1 1/2	76,1x1 1/2"	2,5	66,5	66,5
65x50	2 1/2 x 2	76,1x2"	2,5	73,5	67,5
80x25	3 x 1	88,9x1"	2,5	59,5	69,5
80x32	3 x 1 1/4	88,9x1 1/4"	2,5	66,5	73,5
80x40	3 x 1 1/2	88,9x1 1/2"	2,5	66,5	73,5
80x50	3 x 2	88,9x2"	2,5	73,5	73,5
80x65	3 x 2 1/2	88,9x2 1/2"	2,5	82	79
100x25	4 x 1	114,3x1"	2,5	61	80
100x32	4 x 1 1/4	114,3x1 1/4"	2,5	67,5	82
100x40	4 x 1 1/2	114,3x1 1/2"	2,5	67,5	82
100x50	4 x 2	108x2"	2,5	79	87
100x50	4 x 2	114,3x2"	2,5	78	87
100x65	4 x 2 1/2	108x2 1/2"	2,5	82	87
100x65	4 x 2 1/2	114,3x2 1/2"	2,5	82	87
200x50	8 x 2	219,1x2"	2,5	88	138
200x65	8 x 2 1/2	219,1x2 1/2"	2,5	88	138
200x80	8 x 3	219,1x3"	2,5	97	146
200x100	8 x 4	219,1x4"	2,5	111	144
